Appoggi a disco elastomerico unidirezionale

Per movimenti in un’unica direzione è necessario prevedere un appoggio a disco elastomerico unidirezionale. Lo scorrimento è assicurato dall’accoppiamento di superfici a basso attrito, materiali compositi e acciaio austenitico.

Preservando la configurazione di base dell’appoggio a disco elastomerico fisso, si inseriscono le seguenti superfici di scorrimento:

Strato di PTFE alveolato e lubrificato sulla parte superiore, che viene incassato all’interno della superficie superiore del pistone.
Lastra in acciaio austenitico lucidata e saldata alla piastra di supporto
Materiale composito, CM1, come da normativa di riferimento, rivettato alla superficie laterale del coperchio del pistone.

[su_row][su_column size=”1/2″][/su_column]
[su_column size=”1/2″][/su_column]
[/su_row]

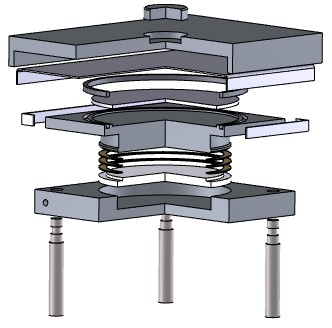

	Descrizione	Materiale	Normativa	Finitura superficiale	Quantità
1	Basamento	S355J2+N	EN10025	Verniciatura	1
2	Tampone	Gomma naturale	1337/ISO6446	–	1
3	Guarnizione interna	Ottone	EN12163	–	3
4	Pistone	S355J2+N	EN10025	Verniciatura	1
5	Superficie di scorrimento incassata	PTFE	EN1337	Lubrificazione	1
6	Guida CM1	CM1	EN1337	–	2
7	Superficie di scorrimento	Acciaio austenitico	EN10088	Smerigliatura e lucidatura a macchina	1
8	Piastra di supporto	S355J2+N	EN10025	Verniciatura	1
9	Perno di ancoraggio	39NiCrMo3	EN10083	–	1
10	Tirafondo	39NiCrMo3	EN10083	–	4
11	Guarnizione	Compriband	–	–	1
12	Guarnizione esterna	Compriband	–	–	1

[su_accordion]

[su_spoiler title=”DLBC-PG (10%/±25)” style=”fancy”]

	Carico verticale	Carico orizzontale (10%)	Interasse tirafondi	Lato basamento	Ancoraggio tirafondo	Piastra di supporto lungo x	Piastra di supporto lungo y	Ingombro appoggio	Diametro tirafondo	Sporgenza del perno	Diametro del perno
SIGLA	N [kN]	H [kN]	p₁ [mm]	D₀ [mm]	l_anc [mm]	L_bp,x [mm]	L_bp,y [mm]	H_space [mm]	Ø_z,l [mm]	h_sporg [mm]	Ø_pin [mm]
PG 1000/100/±25	1000	100	208	250	100	290	241	95	20	7	60
PG 1500/150/±25	1500	150	268	310	100	340	293	101	20	12	60
PG 2000/200/±25	2000	200	293	335	100	350	305	106	20	12	80
PG 2500/250/±25	2500	250	338	380	100	400	373	108	20	12	80
PG 3000/300/±25	3000	300	378	420	100	420	393	117	20	12	110
PG 3500/350/±25	3500	350	374	440	150	430	392	127	30	12	110
PG 4000/400/±25	4000	400	414	480	150	470	453	131	30	12	110
PG 4500/450/±25	4500	450	444	510	150	490	483	134	30	12	110
PG 5000/500/±25	5000	500	484	550	150	520	533	136	30	12	110
PG 6000/600/±25	6000	600	534	600	150	560	583	149	30	17	120
PG 7000/700/±25	7000	700	550	640	200	590	603	158	40	17	120
PG 8000/800/±25	8000	800	590	680	200	620	623	166	40	17	130
PG 9000/900/±25	9000	900	630	720	200	650	673	176	40	22	130
PG 10000/1000/±25	10000	1000	680	770	200	690	743	177	40	22	140
PG 11000/1100/±25	11000	1100	710	800	200	710	753	193	40	22	140
PG 12000/1200/±25	12000	1200	750	840	200	740	803	194	40	22	140
PG 13000/1300/±25	13000	1300	756	870	250	770	843	195	50	22	140
PG 14000/1400/±25	14000	1400	796	910	250	800	883	207	50	27	140
PG 15000/1500/±25	15000	1500	816	930	250	820	883	214	50	27	150
PG 16000/1600/±25	16000	1600	846	960	250	840	903	220	50	27	150
PG 17000/1700/±25	17000	1700	876	990	250	860	924	225	50	27	170
PG 18000/1800/±25	18000	1800	906	1020	250	880	954	228	50	27	170
PG 19000/1900/±25	19000	1900	902	1040	180	900	964	241	60	27	180
PG 20000/200/±25	20000	2000	932	1070	180	930	994	244	60	32	200

[/su_spoiler]

[su_spoiler title=”DLBC-PG (10%/±50)” style=”fancy”]

	Carico verticale	Carico orizzontale (10%)	Interasse tirafondi	Lato basamento	Ancoraggio tirafondo	Piastra di supporto lungo x	Piastra di supporto lungo y	Ingombro appoggio	Diametro tirafondo	Sporgenza del perno	Diametro del perno
SIGLA	N [kN]	H [kN]	p₁ [mm]	D₀ [mm]	l_anc [mm]	L_bp,x [mm]	L_bp,y [mm]	H_space [mm]	Ø_z,l [mm]	h_sporg [mm]	Ø_pin [mm]
PG 1000/100/±50	1000	100	208	250	100	340	241	95	20	7	60
PG 1500/150/±50	1500	150	268	310	100	380	284	98	20	12	60
PG 2000/200/±50	2000	200	293	335	100	400	305	105	20	12	80
PG 2500/250/±50	2500	250	338	380	100	430	373	108	20	12	80
PG 3000/300/±50	3000	300	378	420	100	460	393	117	20	12	110
PG 3500/350/±50	3500	350	374	440	150	480	392	127	30	12	110
PG 4000/400/±50	4000	400	414	480	150	510	453	131	30	12	110
PG 4500/450/±50	4500	450	444	510	150	530	483	134	30	12	110
PG 5000/500/±50	5000	500	484	550	150	560	533	132	30	12	110
PG 6000/600/±50	6000	600	534	600	150	590	583	146	30	17	120
PG 7000/700/±50	7000	700	550	640	200	620	603	155	40	17	120
PG 8000/800/±50	8000	800	590	680	200	650	623	161	40	17	130
PG 9000/900/±50	9000	900	630	720	200	680	673	172	40	22	130
PG 10000/1000/±50	10000	1000	680	770	200	710	743	174	40	22	140
PG 11000/1100/±50	11000	1100	710	800	200	740	743	180	40	22	140
PG 12000/1200/±50	12000	1200	750	840	200	760	803	189	40	22	140
PG 13000/1300/±50	13000	1300	756	870	250	790	843	195	50	22	140
PG 14000/1400/±50	14000	1400	796	910	250	810	873	198	50	27	140
PG 15000/1500/±50	15000	1500	816	930	250	830	873	202	50	27	150
PG 16000/1600/±50	16000	1600	846	960	250	850	903	213	50	27	150
PG 17000/1700/±50	17000	1700	876	990	250	870	923	219	50	27	170
PG 18000/1800/±50	18000	1800	906	1020	250	890	953	222	50	27	170
PG 19000/1900/±50	19000	1900	902	1040	180	920	954	229	60	27	180
PG 20000/200/±50	20000	2000	932	1070	180	950	994	237	60	32	200

[/su_spoiler]

[su_spoiler title=”DLBC-PG (20%/±25)” style=”fancy”]

	Carico verticale	Carico orizzontale (10%)	Interasse tirafondi	Lato basamento	Ancoraggio tirafondo	Piastra di supporto lungo x	Piastra di supporto lungo y	Ingombro appoggio	Diametro tirafondo	Sporgenza del perno	Diametro del perno
SIGLA	N [kN]	H [kN]	p₁ [mm]	D₀ [mm]	l_anc [mm]	L_bp,x [mm]	L_bp,y [mm]	H_space [mm]	Ø_z,l [mm]	h_sporg [mm]	Ø_pin [mm]
PG 1000/100/±25	1000	200	218	260	100	320	271	116	20	12	60
PG 1500/150/±25	1500	300	278	320	100	370	332	141	20	17	60
PG 2000/200/±25	2000	400	294	360	150	410	372	150	30	17	60
PG 2500/250/±25	2500	500	334	400	150	420	382	145	30	17	70
PG 3000/300/±25	3000	600	374	440	150	450	422	151	30	17	90
PG 3500/350/±25	3500	700	390	480	200	480	452	149	40	17	100
PG 4000/400/±25	4000	800	420	510	200	500	472	155	40	22	90
PG 4500/450/±25	4500	900	450	540	200	530	502	158	40	22	100
PG 5000/500/±25	5000	1000	480	570	200	550	532	165	40	22	110
PG 6000/600/±25	6000	1200	530	620	200	600	582	171	40	27	100
PG 7000/700/±25	7000	1400	556	670	250	640	632	181	50	27	120
PG 8000/800/±25	8000	1600	606	720	250	670	662	193	50	32	130
PG 9000/900/±25	9000	1800	646	760	250	710	712	204	50	32	130
PG 10000/1000/±25	10000	2000	662	800	180	740	742	211	60	32	140
PG 11000/1100/±25	11000	2200	702	840	180	770	772	219	60	37	140
PG 12000/1200/±25	12000	2400	742	880	180	810	822	228	60	37	140
PG 13000/1300/±25	13000	2600	782	920	180	830	842	236	60	42	140
PG 14000/1400/±25	14000	2800	790	950	210	860	873	243	70	47	140
PG 15000/1500/±25	15000	3000	820	980	210	880	893	247	70	47	150
PG 16000/1600/±25	16000	3200	850	1010	210	900	923	264	70	47	150
PG 17000/1700/±25	17000	3400	890	1050	210	930	953	265	70	47	170
PG 18000/1800/±25	18000	3600	886	1070	240	950	973	268	80	47	170
PG 19000/1900/±25	19000	3800	916	1100	240	980	1013	278	80	47	180
PG 20000/200/±25	20000	4000	946	1130	240	1000	1033	281	80	47	200

[/su_spoiler]

[su_spoiler title=”DLBC-PG (20%/±50)” style=”fancy”]

	Carico verticale	Carico orizzontale (10%)	Interasse tirafondi	Lato basamento	Ancoraggio tirafondo	Piastra di supporto lungo x	Piastra di supporto lungo y	Ingombro appoggio	Diametro tirafondo	Sporgenza del perno	Diametro del perno
SIGLA	N [kN]	H [kN]	p₁ [mm]	D₀ [mm]	l_anc [mm]	L_bp,x [mm]	L_bp,y [mm]	H_space [mm]	Ø_z,l [mm]	h_sporg [mm]	Ø_pin [mm]
PG 1000/200/±50	1000	200	218	260	100	370	271	116	20	12	60
PG 1500/300/±50	1500	300	278	320	100	420	332	141	20	17	60
PG 2000/400/±50	2000	400	294	360	150	460	372	150	30	17	60
PG 2500/500/±50	2500	500	334	400	150	470	382	145	30	17	70
PG 3000/600/±50	3000	600	374	440	150	500	422	151	30	17	90
PG 3500/700/±50	3500	700	390	480	200	530	452	148	40	17	100
PG 4000/800/±50	4000	800	420	510	200	550	472	154	40	22	90
PG 4500/900/±50	4500	900	450	540	200	580	502	157	40	22	100
PG 5000/1000/±50	5000	1000	480	570	200	600	532	165	40	22	110
PG 6000/1200/±50	6000	1200	530	620	200	650	582	170	40	27	100
PG 7000/1400/±50	7000	1400	556	670	250	690	632	180	50	27	120
PG 8000/1600/±50	8000	1600	606	720	250	720	662	192	50	32	130
PG 9000/1800/±50	9000	1800	646	760	250	760	712	203	50	32	130
PG 10000/2000/±50	10000	2000	662	800	180	790	742	209	60	32	140
PG 11000/2200/±50	11000	2200	702	840	180	820	772	218	60	37	140
PG 12000/2400/±50	12000	2400	742	880	180	860	822	227	60	37	140
PG 13000/2600/±50	13000	2600	782	920	180	880	842	235	60	42	140
PG 14000/2800/±50	14000	2800	790	950	210	910	873	242	70	47	140
PG 15000/3000/±50	15000	3000	820	980	210	930	893	246	70	47	150
PG 16000/3200/±50	16000	3200	850	1010	210	950	923	263	70	47	150
PG 17000/3400/±50	17000	3400	890	1050	210	980	953	264	70	47	170
PG 18000/3600/±50	18000	3600	886	1070	240	1000	973	267	80	47	170
PG 19000/3800/±50	19000	3800	916	1100	240	1030	1013	277	80	47	180
PG 20000/4000/±50	2000	4000	946	1130	240	1050	1033	280	80	47	200

[/su_spoiler]

[su_spoiler title=”DLBC-PG (30%/±25)” style=”fancy”]

	Carico verticale	Carico orizzontale (10%)	Interasse tirafondi	Lato basamento	Ancoraggio tirafondo	Piastra di supporto lungo x	Piastra di supporto lungo y	Ingombro appoggio	Diametro tirafondo	Sporgenza del perno	Diametro del perno
SIGLA	N [kN]	H [kN]	p₁ [mm]	D₀ [mm]	l_anc [mm]	L_bp,x [mm]	L_bp,y [mm]	H_space [mm]	Ø_z,l [mm]	h_sporg [mm]	Ø_pin [mm]
PG 1000/300/±25	1000	300	228	270	100	350	301	140	20	17	60
PG 1500/450/±25	1500	450	264	330	150	410	372	171	30	22	60
PG 2000/600/±25	2000	600	304	370	150	450	422	181	30	22	80
PG 2500/750/±25	2500	750	330	420	200	470	442	186	40	22	80
PG 3000/900/±25	3000	900	370	460	200	500	472	194	40	22	110
PG 3500/1050/±25	3500	1050	410	500	200	530	502	192	40	22	110
PG 4000/1200/±25	4000	1200	440	530	200	560	542	204	40	27	110
PG 4500/1350/±25	4500	1350	446	560	250	580	562	202	50	27	110
PG 5000/1500/±25	5000	1500	476	590	250	610	592	205	50	32	110
PG 6000/1800/±25	6000	1800	536	650	250	660	652	214	50	37	120
PG 7000/2100/±25	7000	2100	562	700	180	700	692	205	60	42	120
PG 8000/2400/±25	8000	2400	612	750	180	740	742	231	60	42	130
PG 9000/2700/±25	9000	2700	640	800	210	770	772	231	70	47	130
PG 10000/3000/±25	10000	3000	680	840	210	810	822	245	70	47	140
PG 11000/3300/±25	11000	3300	720	880	210	840	852	261	70	52	140
PG 12000/3600/±25	12000	3600	736	920	240	870	883	249	80	57	140
PG 13000/3900/±25	13000	3900	766	950	240	910	933	269	80	62	140
PG 14000/4200/±25	14000	4200	806	990	240	940	963	294	80	62	140
PG 15000/4500/±25	15000	4500	836	1020	240	970	993	298	80	62	150
PG 16000/4800/±25	16000	4800	842	1050	270	1000	1033	327	90	67	150
PG 17000/5100/±25	17000	5100	882	1090	270	1020	1053	310	90	62	170
PG 18000/5400/±25	18000	5400	912	1120	270	1040	1073	315	90	67	170
PG 19000/5700/±25	19000	5700	942	1150	270	1070	1113	318	90	67	180
PG 20000/6000/±25	20000	6000	948	1180	300	1090	1133	315	100	62	200

[/su_spoiler]

[su_spoiler title=”DLBC-PG (30%/±50)” style=”fancy”]

	Carico verticale	Carico orizzontale (10%)	Interasse tirafondi	Lato basamento	Ancoraggio tirafondo	Piastra di supporto lungo x	Piastra di supporto lungo y	Ingombro appoggio	Diametro tirafondo	Sporgenza del perno	Diametro del perno
SIGLA	N [kN]	H [kN]	p₁ [mm]	D₀ [mm]	l_anc [mm]	L_bp,x [mm]	L_bp,y [mm]	H_space [mm]	Ø_z,l [mm]	h_sporg [mm]	Ø_pin [mm]
PG 1000/300/±50	1000	300	228	270	100	340	241	108	20	17	60
PG 1500/450/±50	1500	450	264	330	150	380	283	123	30	22	60
PG 2000/600/±50	2000	600	304	370	150	400	305	125	30	22	80
PG 2500/750/±50	2500	750	330	420	200	430	342	142	40	22	80
PG 3000/900/±50	3000	900	370	460	200	460	372	148	40	22	110
PG 3500/1050/±50	3500	1050	410	500	200	480	393	152	40	22	110
PG 4000/1200/±50	4000	1200	440	530	200	510	432	165	40	27	110
PG 4500/1350/±50	4500	1350	446	560	250	530	453	168	50	27	110
PG 5000/1500/±50	5000	1500	476	590	250	560	483	171	50	32	110
PG 6000/1800/±50	6000	1800	536	650	250	590	543	187	50	37	120
PG 7000/2100/±50	7000	2100	562	700	180	620	603	191	60	42	120
PG 8000/2400/±50	8000	2400	612	750	180	650	623	203	60	42	130
PG 9000/2700/±50	9000	2700	640	800	210	680	673	217	70	47	130
PG 10000/3000/±50	10000	3000	680	840	210	710	703	224	70	47	140
PG 11000/3300/±50	11000	3300	720	880	210	740	723	233	70	52	140
PG 12000/3600/±50	12000	3600	736	920	240	760	783	243	80	57	140
PG 13000/3900/±50	13000	3900	766	950	240	790	803	249	80	62	140
PG 14000/4200/±50	14000	4200	806	990	240	810	813	260	80	62	140
PG 15000/4500/±50	15000	4500	836	1020	240	830	843	264	80	62	150
PG 16000/4800/±50	16000	4800	842	1050	270	850	853	281	90	67	150
PG 17000/5100/±50	17000	5100	882	1090	270	870	903	283	90	62	170
PG 18000/5400/±50	18000	5400	912	1120	270	890	923	288	90	67	170
PG 19000/5700/±50	19000	5700	942	1150	270	920	954	291	90	67	180
PG 20000/6000/±50	20000	6000	948	1180	300	950	994	302	100	62	200

[/su_spoiler]
