Procedure di installazione Giunti

Le modalità di posa dei giunti di dilazione, avvengono con le seguenti fasi:

  1. Taglio pavimentazione
  2. Verifica apertura strutturale
  3. Posizionamento scossalina
  4. Esecuzione piano di posa
  5. Esecuzione getto piano di posa
  6. Posizionamento giunto
  7. Ancoraggio giunto
  8. Getto zona di transizione
  9. Sigillatura fori di ancoraggio
  10. Lamiera copri marciapiede
  11. Lista attrezzatura

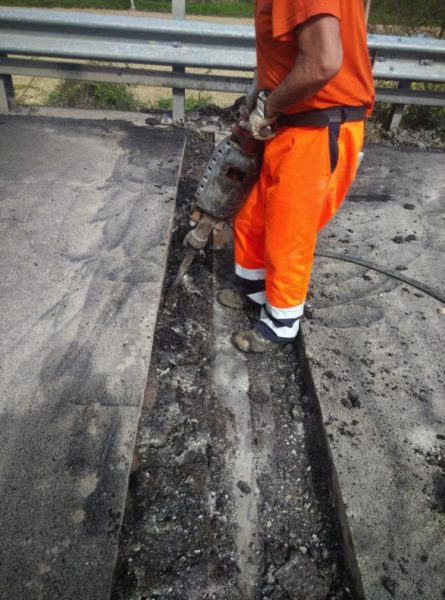

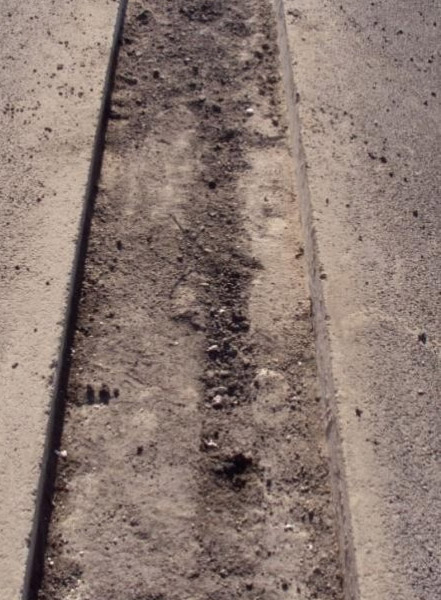

Taglio pavimentazione

taglio-pavimentazione

Demolizione pavimentazione, bocciardatura e pulizia testata soletta.
Eventuale posizionamento elemento di drenaggio.

taglio-pavimentazione_02
taglio pavimentazione

Verifica apertura strutturale

verifica-apertura-strutturaleAl momento dell’installazione l’apertura media deve essere quella indicata nei disegni o come indicato nella tabella dimensioni del vano di alloggiamento (±10 mm di tolleranza).

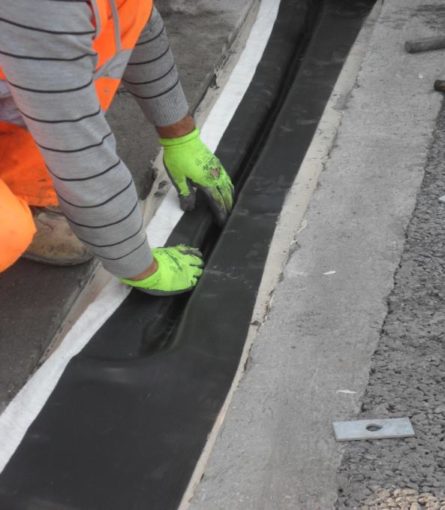

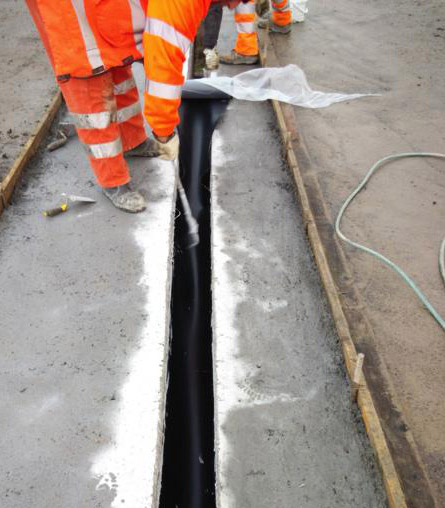

Posizionamento scossalina

Incollaggio scossalina utilizzando malta di resina epossidica tixotropica.





posizionamento-scossalina_01
Posizionamento scossalina . installazione giunti di dilatazione stradale

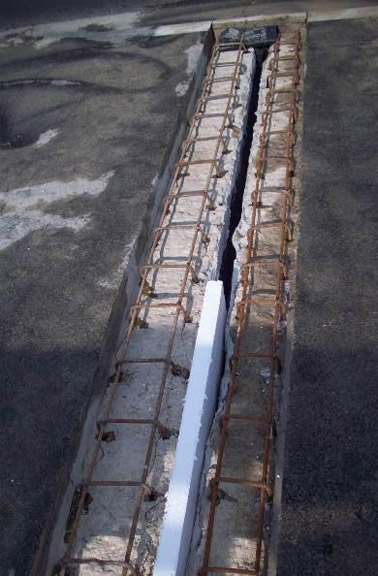

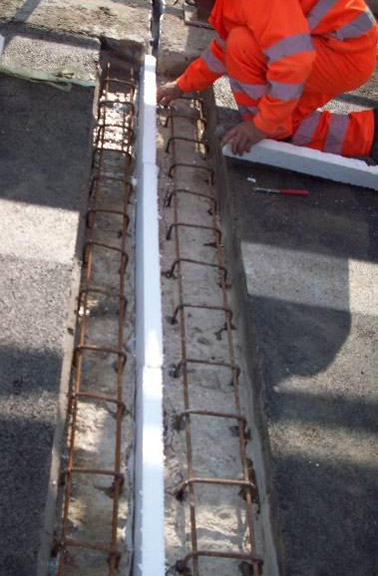

Esecuzione piano di posa

Inserimento polistirolo nel varco strutturale e realizzazione del piano di posa.
In funzione dello spessore si utilizza malta epossidica o cementizia fibrorinforzata

esecuzione piano di posa installazione giunto
esecuzione piano di posa

esecuzione-piano-di-posa_03

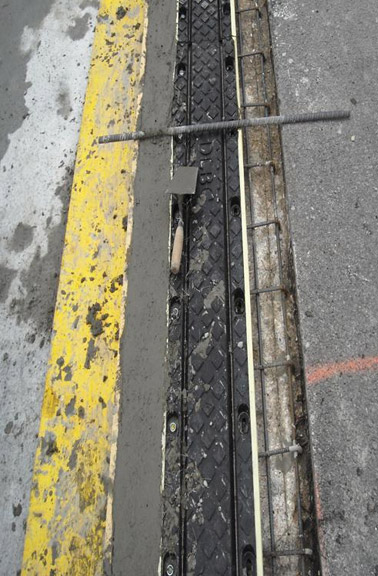

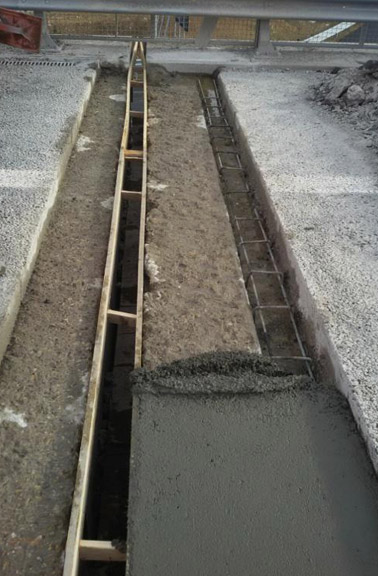

Esecuzione getto piano di posa

esecuzione getto piano di posa

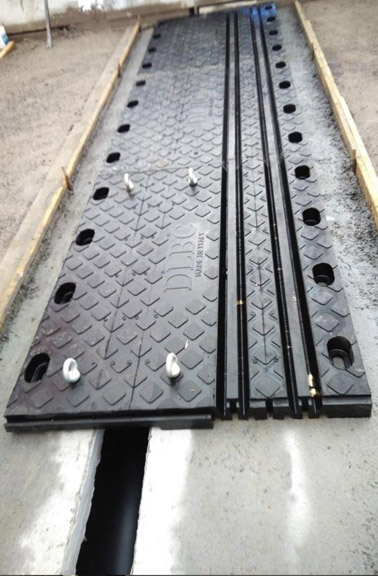

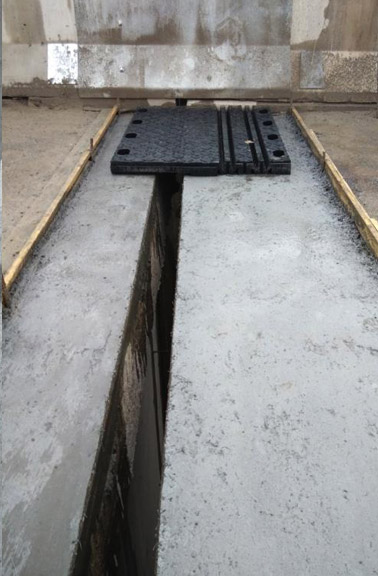

Posizionamento pannelli di giunto

posizionamento pannello di giunto
posizionamento pannello di giunto
